AMPLY PAA1350

1. Thông số kỹ thuật chung

• Tên sản phẩm: ADAM PAA 3150
• Loại sản phẩm: 3-Zone Power Amplifier (Bộ khuếch đại công suất 3 vùng)
• Điện áp nguồn: AC 220V, 50/60Hz
• Công suất tiêu thụ: 650W
• Công suất đầu ra:
  • PAA 3150: 3x150W (Tổng công suất 450W)
• Tần số đáp ứng: 20Hz – 20kHz ±2dB
• Trở kháng loa: 4-16Ω
• Đầu ra loa:
  • SP1, SP2, SP3 (Các loa kết nối với amply)
  • Đầu ra 100V (Dùng cho hệ thống loa nén hoặc loa âm trần)

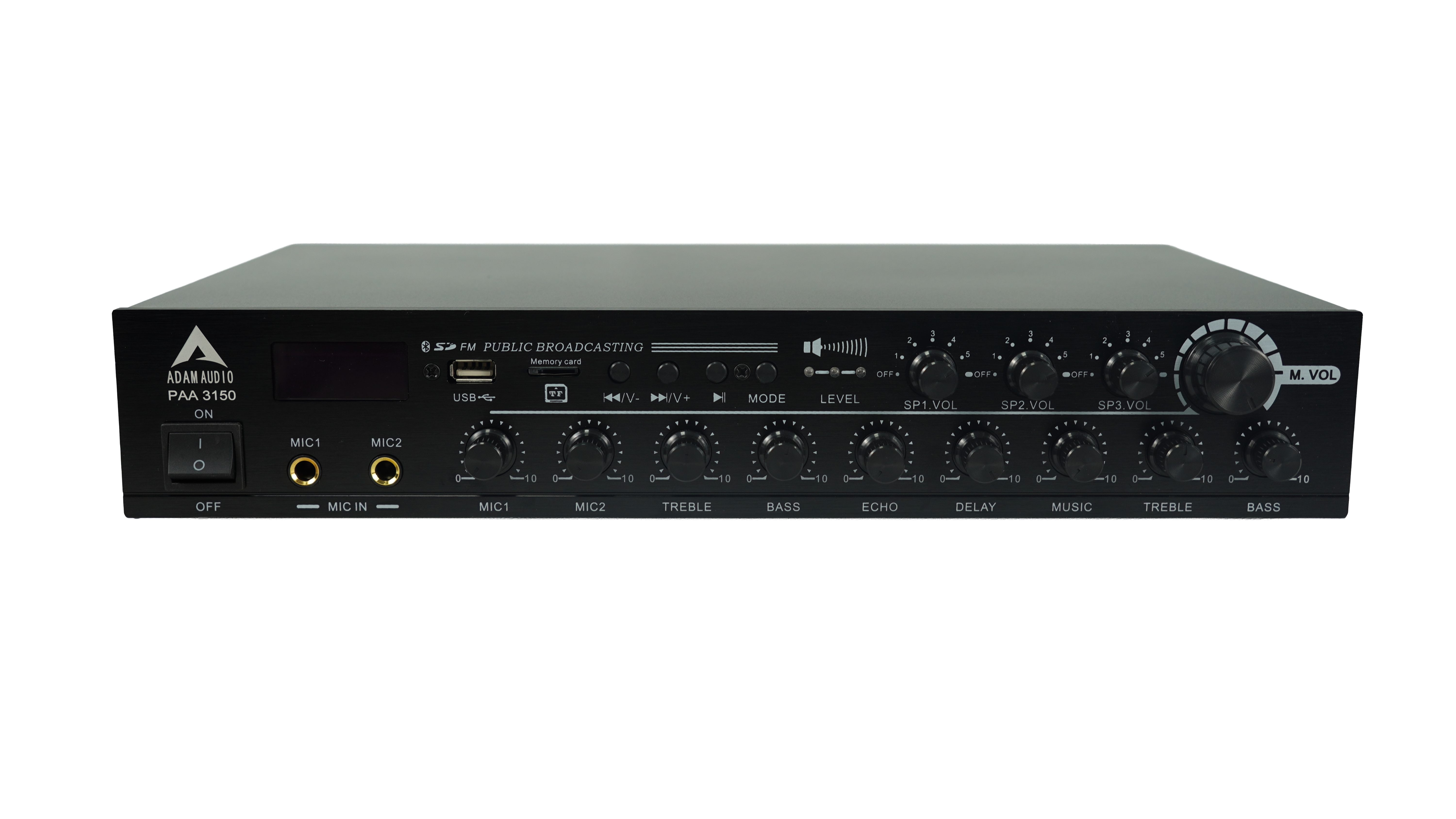

2. Các kết nối và chức năng trên mặt trước

• Nguồn: Nút bật/tắt nguồn (ON/OFF).
• Cổng kết nối micro:
  • 2 cổng MIC IN với jack 6 ly, cho phép kết nối 2 micro cùng lúc.
• Điều chỉnh âm thanh micro:
  • MIC1 VOL, MIC2 VOL: Điều chỉnh âm lượng độc lập cho từng micro.
  • TREBLE: Điều chỉnh âm treble (âm cao) cho micro.
  • BASS: Điều chỉnh âm bass (âm trầm) cho micro.
  • ECHO: Điều chỉnh hiệu ứng echo (tiếng vang).
  • DELAY: Điều chỉnh độ trễ của tiếng vang.
• Bảng điều khiển đa phương tiện:
  • Màn hình hiển thị: Hiển thị chế độ phát nhạc.
  • Cổng USB/Memory Card: Hỗ trợ phát nhạc từ USB và thẻ nhớ.
  • Các nút điều khiển: Tạm dừng/Phát, Chuyển bài (trước/sau), Chế độ (MODE).
  • Chế độ phát: Hỗ trợ Bluetooth, FM.
• Điều chỉnh âm thanh tổng:
  • MUSIC TREBLE: Điều chỉnh âm treble (âm cao) cho nhạc.
  • MUSIC BASS: Điều chỉnh âm bass (âm trầm) cho nhạc.
  • M.VOL (Master Volume): Núm xoay điều chỉnh âm lượng tổng của toàn bộ hệ thống.
• Điều chỉnh âm lượng loa:
  • SP1 VOL, SP2 VOL, SP3 VOL: Điều chỉnh âm lượng độc lập cho từng vùng loa (Loa SP1, SP2, SP3).

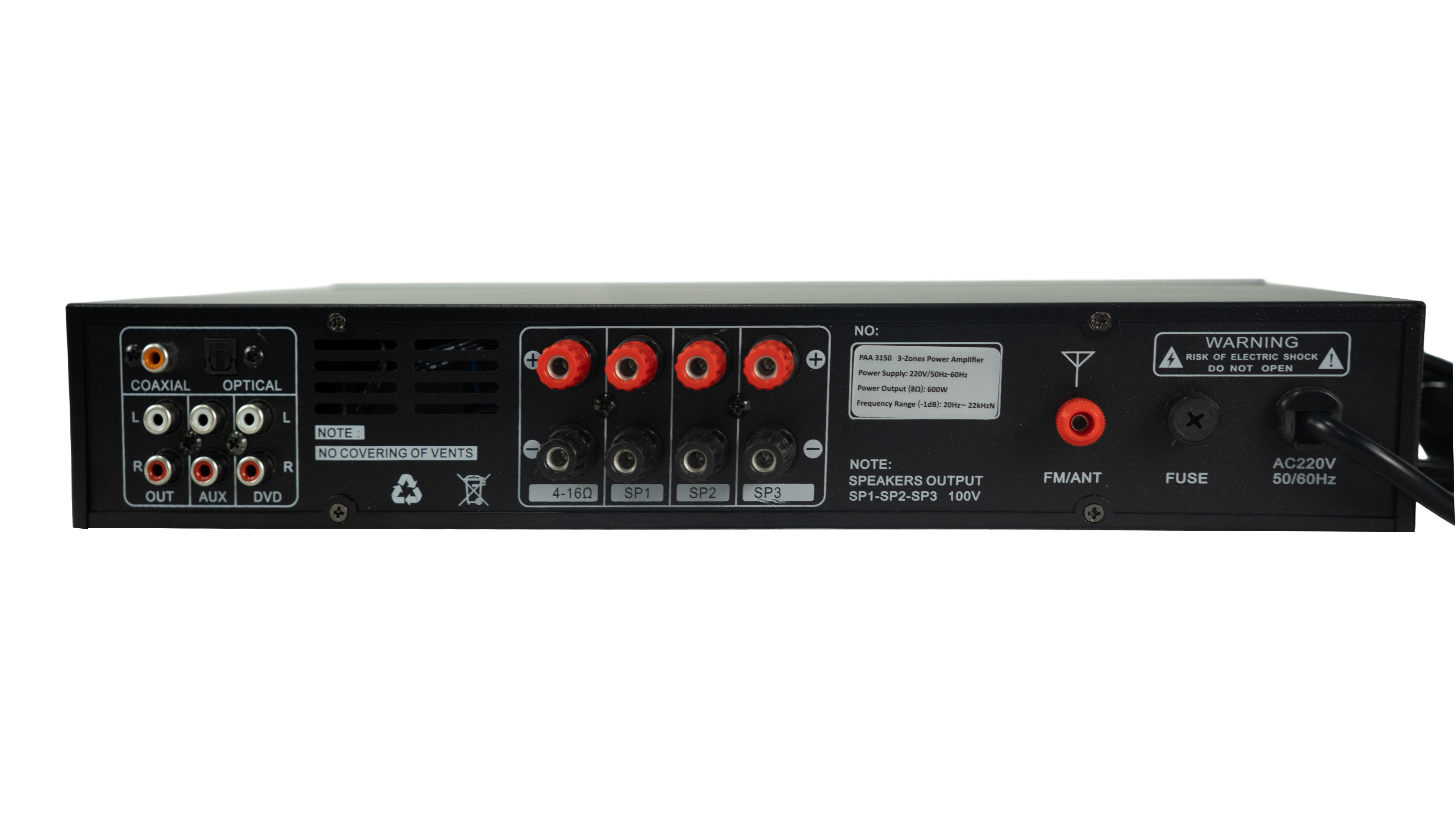

3. Các kết nối và chức năng trên mặt sau

• Cổng kết nối tín hiệu đầu vào:
  • COAXIAL, OPTICAL: Cổng quang và đồng trục, cho phép kết nối với các thiết bị như TV, đầu đĩa để truyền tín hiệu âm thanh kỹ thuật số.
  • AUX, DVD: Cổng âm thanh analog (jack RCA) để kết nối với điện thoại, máy tính, đầu DVD, v.v.
• Cổng kết nối loa:
  • Các cọc loa với ký hiệu SP1, SP2, SP3, hỗ trợ kết nối 3 vùng loa riêng biệt.
• Ăng-ten: Cổng FM/ANT để kết nối ăng-ten, giúp thu sóng radio FM tốt hơn.
• Cầu chì: FUSE, bảo vệ amply khỏi các sự cố quá tải điện.
• Cảnh báo: “WARNING – RISK OF ELECTRIC SHOCK DO NOT OPEN” (Cảnh báo – Nguy cơ điện giật, không được mở).
